一、氮封乐鱼(中国)的应用

在炼油或石油化工厂中，存放着各种油品或石化产品。储罐大都建造在室外，为使这些油品或产品不与空气中的氧气接触，常采用罐顶充氮气法，使之与外界隔绝。

氮封乐鱼(中国)的作用就是要当储罐液面下降压力降低时，向罐内补充氮气，当储罐液面上升压力增加时，停止补充氮气，同时被压缩的氮气从呼吸乐鱼(中国)适量排出，从而始终保持罐内的氮气压力微量正压（压力一般在400~1000Pa之间）。只有这样才能做到既隔绝空气，又保证储罐不变形。

它是一种控制微正压的产品，它的作用主要二个：

1.氮封乐鱼(中国)主要作用就是隔绝空气。当储罐内储存的物料被泵抽出和（或）由于外界温度降低，使储罐内气体冷却收缩时，氮封系统自动补入氮气，用氮封气使储罐内维持一定的正压力，阻止空气进入储罐内，防止罐内物料与空气接触，从而防止罐内物料与空气中的水分和氧气接触而被污染变质；氮封也是一种安全措施，能有效防止储罐内部形成爆炸性气体，抑制硫化亚铁自燃；

2.其次是可以减少物料的挥发。当罐内压力降低时，可以通过补氮补偿因液位降低，液面上的静压力，从而一定程度上减少了物料的挥发损耗。

二、工作原理

氮封乐鱼(中国)无需外加能源，利用被调介质自身能量为动力源。自动控制乐鱼(中国)门介质流量，使乐鱼(中国)后压力保持恒定的压力稳定装置。乐鱼(中国)门自己内部通过乐鱼(中国)芯、膜片、弹簧等机械元件的互相作用来稳定出口处P2的压力。

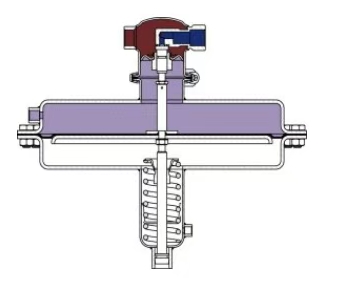

工作过程：当入口P1的压力升高时，出口P2压力会有随之升高的趋势，P2压力的微笑升高会透过膜片作用到下面大的气室里，在大膜片的放大作用下，弹簧会被压缩，则与弹簧相连的乐鱼(中国)芯会向减小乐鱼(中国)门开度的方向运动，这样就减少了流量和出口压力P2，从而达到了出口P2稳压的目的；反之亦然。

氮封乐鱼(中国)是精确的毫巴级调压乐鱼(中国)，相对于出口压力大的压力调节乐鱼(中国)它的膜片会大的多，拿德国Mankenberg的减压乐鱼(中国)DM762为例，762的膜片直径范围从220mm到500mm，出口稳压的范围相应的由0.015-0.030bar到0.1-0.52bar精确至0.002-0.003bar到0.012-0.07bar,可见膜片越大出口压力实现的稳压值越小。

一般氮封乐鱼(中国)都有控制管和泄漏管。控制管可以提高乐鱼(中国)门的灵敏度，而泄漏管是预防膜片破裂后介质泄漏到弹簧空间内，泄漏管可以将介质送回合适的储存空间而不是排入空气。

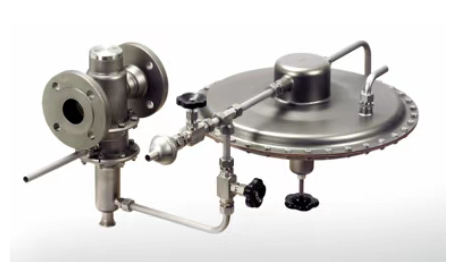

另外当通径大、流量大时可以采用先导式组合氮封乐鱼(中国)，一般用在大型储罐上。先导式氮封乐鱼(中国)是由溢流乐鱼(中国)、毫巴减压乐鱼(中国)、过滤器和截止乐鱼(中国)等组合而成的。这里以德国Mankenberg公司生产的RP840先导式氮封乐鱼(中国)为例说明。

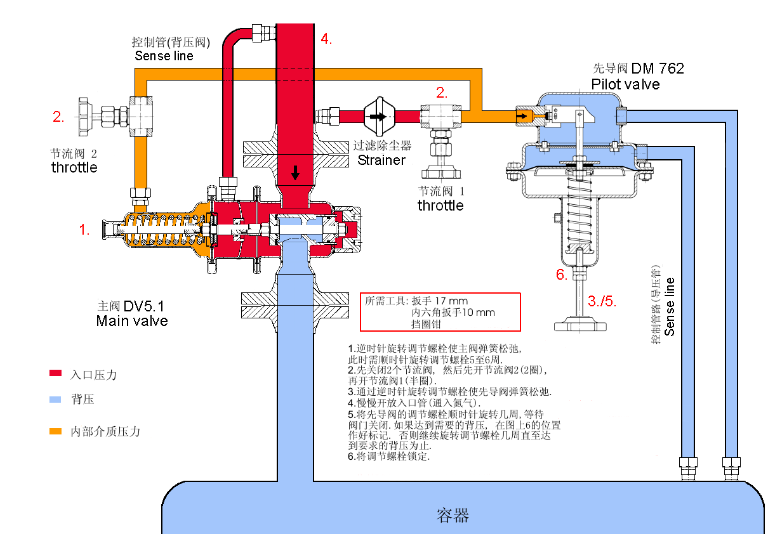

RP840是由一个溢流乐鱼(中国)DV5.1、一个减压乐鱼(中国)DM762、2个节流乐鱼(中国)和一个过滤除尘器组成。DV5.1可以保证罐内一个背压，当罐内氮气减少压力下降时，DM762向罐内补充氮气；当罐内液面上升，氮气被压缩压力增大时，DV5.1会在设定的安全压力点向外泄放氮气，但是会保证罐内一个背压，罐内压力达到设定点以下DV5.1就会关闭。

三、安装使用

1.氮封乐鱼(中国)能否正常工作是关键，关键点就是氮封乐鱼(中国)测取的压力信号是否能真实反应储罐内的真实压力，也就说氮封乐鱼(中国)取压管的取压点位置是否合适的问题。

2.氮封乐鱼(中国)取压管取压源点的位置对氮封乐鱼(中国)测压的影响。

2.（1）如果氮封乐鱼(中国)的取压管取压点在罐顶，测取的是罐顶压力，这时氮封乐鱼(中国)安装在罐顶和罐底对于氮封乐鱼(中国)控制没多大差别，差别只在于测到的压力与罐顶到罐底取压管道静压差的问题，这个静压差可通过零点压力消除。考虑到氮气的密度会随的温度变化而变化，但这个变化基本上不会对氮封乐鱼(中国)的控制有什么影响，针对不同的地区，可以随季节的平均温度调整一下零点温度解决。

2.（2）如果氮封乐鱼(中国)的取压管取压点在乐鱼(中国)后的管道上，测取的是管道压力，则氮封乐鱼(中国)安装在罐顶与罐底对于氮封乐鱼(中国)的控制就有差别了。因为有个氮封乐鱼(中国)管道阻力降的问题，取压源点的压力与罐内压力差了静压差和阻力降之和，虽说静压差可通过零点压力设定来消除，但管道阻力降的的影响不能忽略，这个阻力降跟管道当量长度是正比关系，跟流量平方是正比关系，跟管径的五次方是反比关系，这个阻力降的大小会影响到氮封乐鱼(中国)的控制。

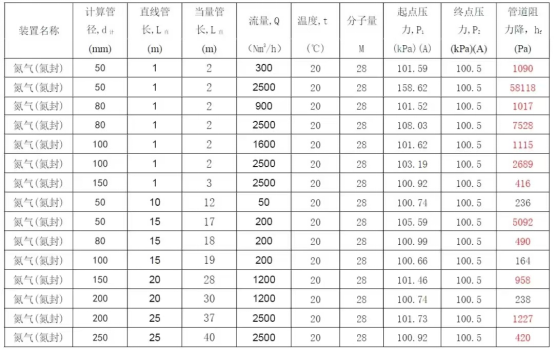

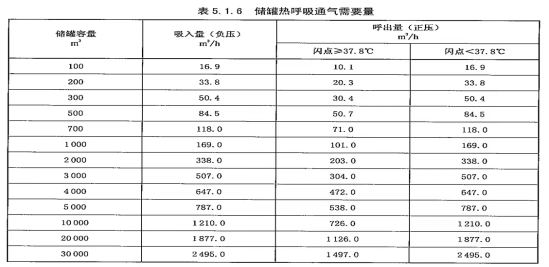

3.氮封乐鱼(中国)的取压管取压点在乐鱼(中国)后的管道上，氮封乐鱼(中国)后的管道阻力降对氮封乐鱼(中国)的影响，《石油化工储运系统罐区设计规范》SH/T3007推荐的储罐充氮量如下表：

从上表看出，管径对阻力降的影响比较大，阻力降数值越大对氮封乐鱼(中国)设定压力值越大，相反，阻力值越小，对氮封乐鱼(中国)影响越小。当储罐往外付出和（或）由于外界温度降低，当取压源点降低到低于氮封乐鱼(中国)设定压力，氮封乐鱼(中国)打开开始工作补氮，乐鱼(中国)后阻力降越大时可能会出现补氮速度跟不上储罐降压速度，甚至会出现低于呼吸乐鱼(中国)吸气压力，呼吸乐鱼(中国)吸入空气，影响氮封效果。

四、常见故障与分析

（1）某大芳烃装置开车初期，发现24台氮封乐鱼(中国)工作都不正常。拆乐鱼(中国)检查，发现氮封乐鱼(中国)的气导乐鱼(中国)、主乐鱼(中国)和两个乐鱼(中国)芯室内壁等沾了一层厚厚的污垢，经过擦拭，涂润滑脂后能正常使用。在乐鱼(中国)座处还发现了一些焊渣导致开车后管道内的铁锈、残存的杂物等被氮气吹到了氮封乐鱼(中国)内，使主乐鱼(中国)不能回到乐鱼(中国)座上。

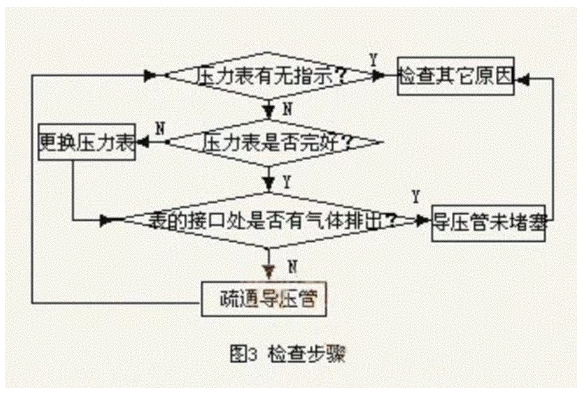

（2）导压管堵塞。如果导压管堵塞，氮封乐鱼(中国)没有反馈信号，也会造成氮气不停地向罐内补充，按照如图3所示的步骤检查是否属于此类原因。  （3）弹簧弹力变小。如果气导乐鱼(中国)、主乐鱼(中国)和两个乐鱼(中国)芯室不脏，而且导压管也未堵塞，应检查气导乐鱼(中国)下面小弹簧的弹力，若弹力减小，会使氮封乐鱼(中国)不停地补气。可以将弹簧拉长，增加其弹力。

（4）密封圈损坏。气导乐鱼(中国)在工作过程中动作较频繁。使密封圈经常受到乐鱼(中国)座的冲击，导致密封圈磨损或断裂，起不到密封作用，更换密封圈即可。

（5）控制气入口与气导乐鱼(中国)出口装反。这属于产品质量问题。结合氮封乐鱼(中国)的工作原理图，即可作出判断。

五、总结及注意事项

1.氮封乐鱼(中国)安装无论是装在灌顶或是罐底，取压源点要选取在灌顶，取压源点离进气口适当距离近点为好，不要在氮封乐鱼(中国)后管道上取压；如果取压源点要取在乐鱼(中国)后管道上，那么管道的阻力降一定要比氮封乐鱼(中国)设定压力小，否则极易出现氮封乐鱼(中国)无法控制或控制效果极差，所以我们一般不建议把氮封乐鱼(中国)安装在罐底。《石油化工储运系统罐区设计规范》SH/T3007第5.4.5.3条要求“氮封乐鱼(中国)应安装在尽量靠近灌顶入口的气管上，外取压管线的取压源点宜设在灌顶，以便检测罐内真实压力”，也就是设计规范也要求氮封乐鱼(中国)安装在灌顶。

2.氮封乐鱼(中国)安装在罐底除了上面所述的影响，还应考虑乐鱼(中国)后凝液问题，其中最主要的是有部分介质有腐蚀性，由于长期凝液可能会对乐鱼(中国)芯和乐鱼(中国)座产生腐蚀，会影响氮封乐鱼(中国)的密封性，所以还要考虑凝液的排放问题。
