a.UV TRON- UV增益 显示UVTRON 增益 (可调范围0-99) 默认值为32。

b.Gain IR- IR增益 显示IR增益 (可调范围0-99) 默认值为75.

c.Filter IR -IR滤波器 显示当前IR高通滤波 (可调范围0-9) 默认值为3

d.Flame ON- 火焰建立门槛值 (可调范围 1-3425) 点火值不可调低于熄火值。当火焰值高于火焰建立门槛值，时间超过时间延迟时火焰继电器会被打开。推荐的默认值为800

e.Flame OFF- 熄火门槛值 (可调范围 0-3424) 熄火值不可调高于点火值。 当火焰值低于设定熄火值，时间超过熄火响应时间时，火焰继电器将被打开。推荐的默认值为600。可根据实际情况设定。

f.FFRT- 熄火响应时间-指当火焰值低于熄火值至火焰继电器断开之间的时间。熄火响应时间可设定为1秒，2秒或3秒且其分别不会超过2秒，3秒和4秒。

g. Time Delay-火焰建立时间延迟– 此时间延迟指当火焰值高于点火值至火焰继电器打开之间这段时间。时间延迟可以定为0秒，1秒，2秒或3秒。

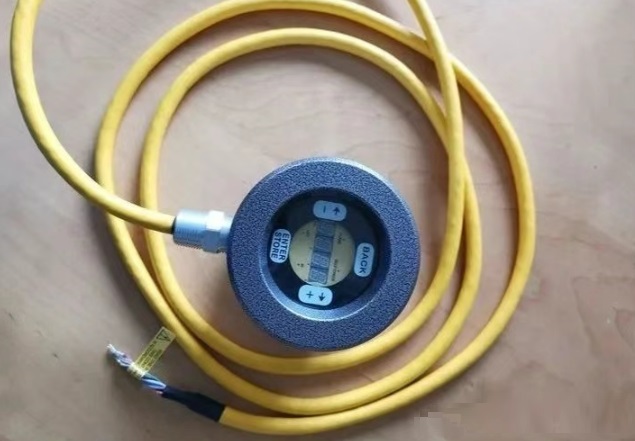

以上黑体参数均为火检探头显示参数，请按照对应参数选择ENTER键进入，选在+或者-进行调整，调整完毕后按STORE进行保存。（ENTER和STORE为同一按键）

2、调试步骤

a.擦干净屏幕，用手指从ENTER键处沿屏幕内圈逆时针滑动屏幕一圈，则可以进入参数设定菜单，如果提示需要输入密码，则按ENTER键后按加号键输入1234后再按ENTER键进入参数设定。

b.首先根据燃料的类型选择IR或者UV，一般燃煤选择IR，燃气选择UV，根据火检运行情况选择调整红外或者紫外增益，最大值为99.

c.根据一般现场经验FLAME ON选择为800，FLAME OFF选择600，如果火焰波动较大，可以适当下调熄火门槛值。

d.为保证火检的稳定行，建议将FFRT熄火响应时间增加至2-3S.

e．FILTER滤波主要是帮助探头屏蔽掉对向或者上下层火焰的影响，一般根据是否有误触发情况酌情调整，默认值为3，建议根据现场实际情况调整。

f.Time Delay为有火响应时间，对于这个参数，一般默认为1，可以根据情况进行1-3的调节。
