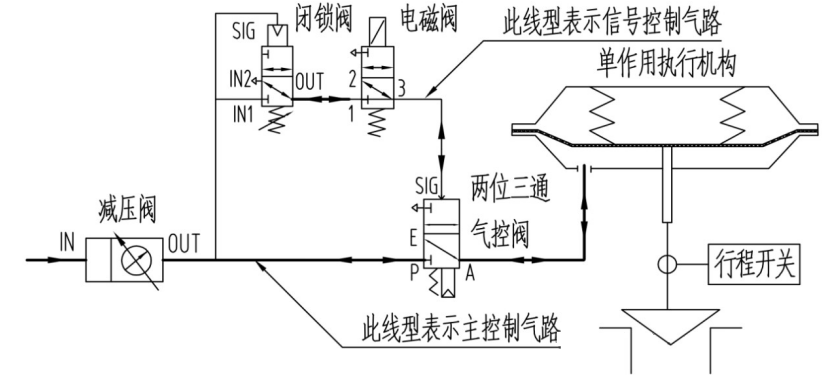

单作用执行机构大口径开关型控制乐鱼(中国)断气、断电复位控制原理气路图

单作用执行机构大口径开关型控制乐鱼(中国)断气、断电复位控制原理气路图

气路解析：

当现场仪表气源正常时，控制乐鱼(中国)接受中控室电压信号由电磁乐鱼(中国)控制进行开关调节;当电磁乐鱼(中国)断电切换（2 口与 3 口导通）或者现场仪表气源压力低于某一设定压力值后闭锁乐鱼(中国)切换（IN2 口与 OUT口导通），此时闭锁乐鱼(中国)或电磁乐鱼(中国)放空两位三通气控乐鱼(中国)信号气源导致气控乐鱼(中国)切换（E 口与 A 口导通），执行机构气室压力通过气控乐鱼(中国)迅速放空，使得控制乐鱼(中国)快速复位;气路图中减压乐鱼(中国)和两位三通气控乐鱼(中国)需要根据执行机构容积和要求开关动作时间而具体计算选型。

气路附件作用：

1.减压乐鱼(中国)：对仪表气源进行过滤和减压。

2.行程开关：向中控室反馈控制乐鱼(中国)打开关闭位置。　

3.闭锁乐鱼(中国)：可以设定气源压力故障点，实现断气复位控制。

4.电磁乐鱼(中国)：控制乐鱼(中国)门进行开关调节。　

5.两位三通气控乐鱼(中国)：配合闭锁乐鱼(中国)、电磁乐鱼(中国)实现乐鱼(中国)门快速开关控制。

特别注意：信号控制气路一般选用φ8mm 不锈钢管连接，主控制气路一般由执行机构容积和要求动作时间而选用φ10～φ25mm 不锈钢管连接。
