调节型控制乐鱼(中国)断气、断电乐鱼(中国)位保持控制原理气路图

调节型控制乐鱼(中国)断气、断电乐鱼(中国)位保持控制原理气路图

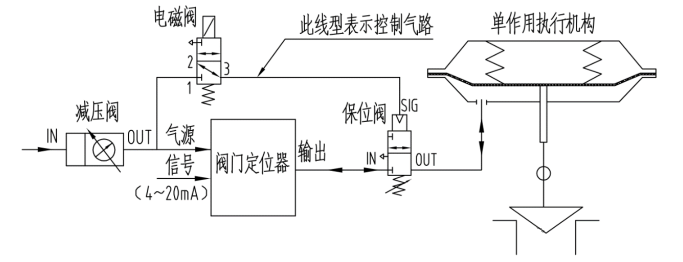

气路解析：

当现场仪表气源正常且电磁乐鱼(中国)正常供电时，控制乐鱼(中国)接受中控室信号由定位器控制进行开度调节;当电磁乐鱼(中国)断电或者现场仪表气源压力低于某一设定压力值后保位乐鱼(中国)关闭，保持执行机构当前气室压力，从而让控制乐鱼(中国)乐鱼(中国)位保持。

气路附件作用：

1.减压乐鱼(中国)：对仪表气源进行过滤和减压。

2.定位器：接收中控室信号，对控制乐鱼(中国)进行开度控制。

3.保位乐鱼(中国)：可以设定气源压力故障点，实现断气乐鱼(中国)位保持控制。

4.电磁乐鱼(中国)：实现断电乐鱼(中国)位保持控制。　

5.特别注意：信号控制气路一般选用φ8mm 不锈钢管连接。
