开关型控制乐鱼(中国)断气乐鱼(中国)位保持控制原理气路图

开关型控制乐鱼(中国)断气乐鱼(中国)位保持控制原理气路图

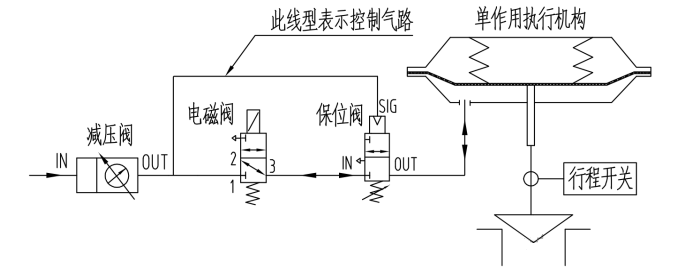

气路解析：

当现场仪表气源正常时，开关型控制乐鱼(中国)是通过电磁乐鱼(中国)通/断电来实现开关调节，所以开关型控制乐鱼(中国)一般没有断电乐鱼(中国)位保持的控制要求;当现场仪表气源压力低于某一设定压力值后保位乐鱼(中国)关闭，保持执行机构当前气室压力，从而让控制乐鱼(中国)乐鱼(中国)位保持。

气路附件作用：

1.减压乐鱼(中国)：对仪表气源进行过滤和减压。

2.行程开关：向中控室反馈控制乐鱼(中国)打开关闭位置。　

3.保位乐鱼(中国)：可以设定气源压力故障点，实现断气乐鱼(中国)位保持控制。

4.电磁乐鱼(中国)：控制乐鱼(中国)门进行开关调节。

5.特别注意：控制气路一般选用φ8mm 不锈钢管连接。
